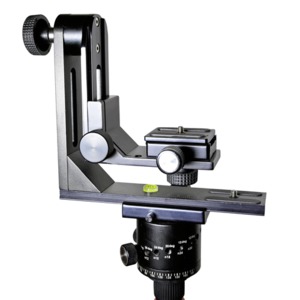

Панорамная головка Fujimi Pano FJPN-2

Панорамная головка. Подходит для создания 3d сферических и мозаичных панорам

Принципиальным моментом, отличающим панорамные головки от всех других является возможность поворота связки камера-объектив с центром вращения в нодальной точке объектива. Нодальная точка - это то место в объективе, в котором сходятся все лучи перед тем как разойтись на поверхность матрицы или пленки. Для совмещения центра вращения и нодальной точки камера смещается назад от центральной колонны штатива.

Одного ряда кадров, даже в вертикальной (портретной) ориентации фотоаппарата, как правило, недостаточно для того, чтобы замкнуть полную сферу. В этом случае фотосъемка ведется в несколько рядов, такие панорамы (независимо сферическими или плоскими они являются) называются многорядными или мозаичными. Панорамная головка для съемки многорядных панорам должна обладать возможностью наклонять фотоаппарат вверх-вниз, часто требуется осуществлять наклоны вплоть до зенита (вертикально вверх, +90° от горизонта) и надира (вертикально вниз, -90° от горизонта). Если предполагается снимать многорядные панорамы, то нодальная точка должна находиться не только на оси центральной колонны штатива, но и совпадать с уровнем оси наклона фотоаппарата.

Смещение нодальной точки относительно осей вращения фотокамеры на панорамной головке приводит к параллаксу. Что это такое - на практике достаточно просто продемонстрировать следующим оброазом: выбрать разноудаленные предметы, находящиеся на одной линии, и посмотреть на них закрыв один глаз и запомнить процент перекрытия одного другим, потом повернуть голову и посмотреть еще раз. Будет видно, что перекрытие одного другим различно, это происходит из-за того, что нодальная точка глаза не совпадает с позвоночником, т.е. осью вращения головы. Из фотокадров, снятых со занчительным параллаксом, крайне трудно изготовить качественную панораму, времязатраты на точное позиционирование нодальной точки окупятся многократно.
