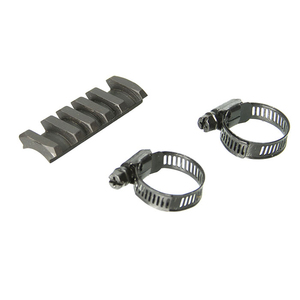

База Weaver-12 (ЭСТ)

База ЭСТ Weaver-12 создает посадочное место на гладкоствольных ружьях с диаметром ствола от 19.5 до 22.5 мм, в том числе имеющих вентилируемую оружейную планку.
База позволяет устанавливать на оружие фонарь оружейный ФО-2 М-W или лазерный целеуказатель ЛЦУ-ОМ-3L.

Установка базы Weaver-12 на оружие:

1.Установите прокладку 2 между стволом и базой 1. При диаметре ствола от 19,5 до 20,5 мм установите обе прокладки, суммарной толщиной 1,5 мм. При диаметре ствола 20,5–21,5 мм одну прокладку толщиной 1 мм, а при диаметре ствола 21,5–22,5 мм — 0,5 мм.
2.Установите два стяжных хомута 3 так, чтобы они прошли через отверстия в оружейной планке.
3.Равномерно затяните винты 4, избегая видимой деформации хомутов 3. Проверьте надежность установки базы покачиванием.
4.Установите изделие: лазерный целеуказатель или фонарь оружейный в соответствии с инструкцией.
5.После 2-3-х выстрелов проверьте надежность установки подтягиванием винтов 4.

Комплектация

• База ЭСТ Weaver-12 - 1 шт.
• Стяжной хомут - 2 шт.
• Паронитовая прокладка 0,5 мм - 1 шт; прокладка 1,0 мм - 1 шт.
